概述HCQ+RB系列產品技術參數（三相380V 50Hz）HCQ+RB蝸輪減速箱外形尺寸圖表
1.遙控智能電動裝置的主要特點
*采用大規模的數字集成芯片，功能強大，精度等級高。
*機電一體化設計，體積小，質量輕。
*采用專業電流滯環傳感器測量輸出軸的力矩值，因此提高了力矩測量值的準確度，誤差率≤5%并可動態監視、顯示。過力矩、堵轉可報警。
*位移測量采用光電磁技術一體混合編碼器，因此閥門定位進度的基本誤差為1級精度。
2.遙控智能電動裝置的功能
*行程限位保護功能
*力矩限位保護功能
*動態指示觸點功能：1.中途限位、2.電動裝置正在打開、3. 電動裝置正在關閉、4.電動裝置正在運行、5.就地停止、6.就地控制、7.遠程控制、8.開閥聯鎖、9.首輪操作中、10.開閥力矩跳斷、11.關閥力矩跳斷、12.行程中力矩跳斷
*閥門報警功能：1.過力矩報警功能——a.關方向過力矩、b.開方向過力矩；2.堵轉報警功能——a.關方向堵轉、b.開方向堵轉
*控制報警功能：1.緊急事件（ESD）報警保護、2.斷信號保護
*電動裝置報警功能：1.電機過熱保護、2.控制箱過熱保護、3.電池電量低保護、4.內電源故障保護、5.電源缺相、掉相保護、6.內部系統故障保護、7.當前閥位信號掉失保護、8.就地接線故障報警
*瞬時反向保護功能
*就地控制點動/自保持選擇功能
*觸點方式選擇功能
*外部聯鎖保護功能
*條件控制保護功能
*兩線控制保護功能
*力矩旁路保護功能
*ESD超越保護功能
*中斷設置功能
*附加指示觸點功能
*遙控器設定功能
*遙控智能電動裝置顯示功能
*三相電源相序自動判別功能
二、HCQ+RB系列產品技術參數（三相380V 50Hz）
型號 | 輸出轉矩(N.M) | 輸出轉速(r/min) | 電機功率(KW) | 蝸輪箱速比 | 回轉90°時間(S) | 法蘭號 | 最大閥桿直徑 (mm) | 重量 (KG) |
HCQ18+RB4 | 1500 | 0.3 | 0.37 | 70:1 | 50 | F10 | F52 | 27+23 |
HCQ20+RB5 | 3000 | 0.5 | 0.55 | 70:1 | 30 | F16 | F79 | 46+50 |
HCQ25+RB6 | 6000 | 0.3~0.5 | 1.1 | 70:1 | 30~50 | F25 | F87 | 46+83 |
HCQ35+RB7 | 10000 | 0.3 | 1.5 | 60:1 | 50 | F25 | F127 | 69+144 |
HCQ40+RB8 | 15000 | 0.3~0.5 | 2.2 | 60:1 | 30~50 | F25 | F153 | 190+254 |
HCQ70+RB8 | 20000 | 0.3~0.5 | 3.0 | 60:1 | 30~50 | F25 | F52 | 190+254 |
HCQ90+RB9 | 30000 | 0.3~0.5 | 5.5 | 60:1 | 30~50 | F30 | F52 | 200+327 |
備注：RB是蝸輪減速器

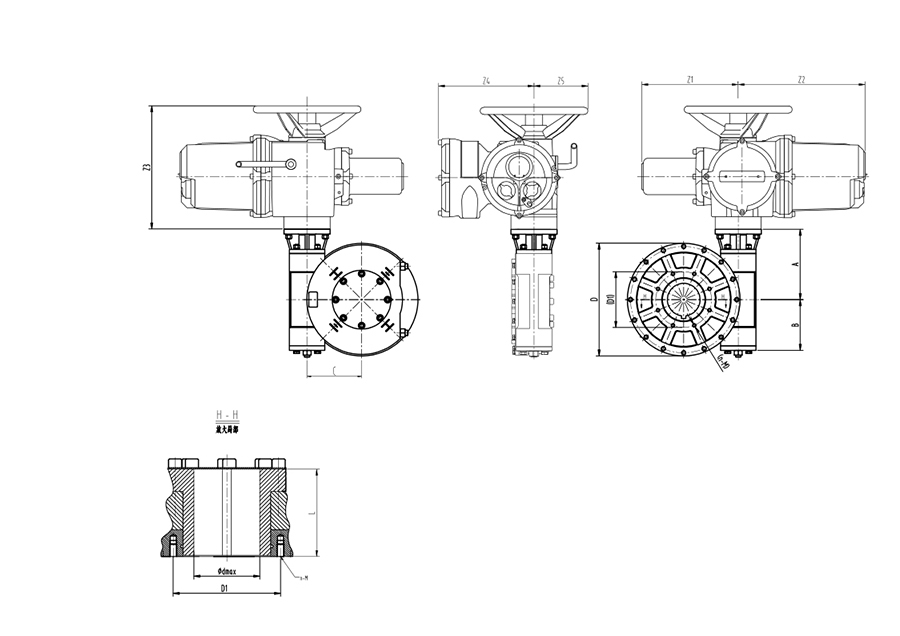

型號 | 輸入法蘭 | 輸出法蘭 | A | B | C | D | D1 | n-M | L | dmax | Z1 | Z2 | Z3 | Z4 | Z5 |
HCQ18+RB4 | F10 | F14 | 148 | 103 | 100 | 218 | 140 | 4-M16深depth24 | 99 | 52 | 259 | 368 | 278 | 257 | 150 |
HCQ18+RB5 | F10 | F16 | 201 | 140 | 140 | 300 | 165 | 4-M20深depth32 | 129 | 76 | 259 | 368 | 278 | 257 | 150 |
HCQ20+RB5 | F14 | F16 | 201 | 140 | 140 | 300 | 165 | 4-M20深depth32 | 129 | 76 | 383 | 380 | 330 | 279 | 325 |
HCQ25+RB6 | F14 | F25 | 235 | 165 | 164 | 353 | 254 | 8-M16深depth32 | 142 | 87 | 383 | 380 | 330 | 279 | 325 |
HCQ35+RB7 | F16 | F25 | 293 | 203 | 213 | 440 | 254 | 8-M16深depth32 | 153 | 120 | 397 | 388 | 380 | 301 | 393 |
